产品简介
产品特点： 久经考验、品质优良、安装灵活、替代进口、单控管接、防爆齐全 应用范围： 本阀主要用于气动控制系统，如控制气缸、气动机械设备等以气体作为驱动装置的自动化控制。 技术参数：
| 公称通径 | DN6-15 |
| 原理结构 | 先导式 |
| 阀体材质 | 铝 |
| 密封材料 | NBR |
| 环境温度 | -10℃~+50℃ |
| 流体温度 | 5℃~+50℃ |
| 适用流体 | 空气、氮气 |
| 连接方式 | 内螺纹 |
| 安装方式 | 任意 |
| 防护等级 | IP65 |
功能选项：
| 代号 | 功能名称 | 功能说明 |
| SE | 单电控 | 一个线圈控制 |
| DE | 双电控 | 两个线圈控制 |
| B | 板贴式 | 板贴式（NAMUR标准）安装 |
| E | 防爆型 | 防爆等级：Exmb II T4 |
| ****防爆监督站检验合格 | ||
电气参数：
| 电源电压 | 220V、110V、24V AC、50/60Hz、24V、12V DC | |
| 额定功率 | 普通型 | AC:4.5VA；DC：3W |
| 防爆型 | AC:5.5VA；DC：5W | |
| 电压公差 | ±10% | |
| 电器连接 | 普通型 | 标准接线盒 |
| 防爆型 | 防爆型：M14*1.5、G1/2 | |
规格参数： 排气型 2/3

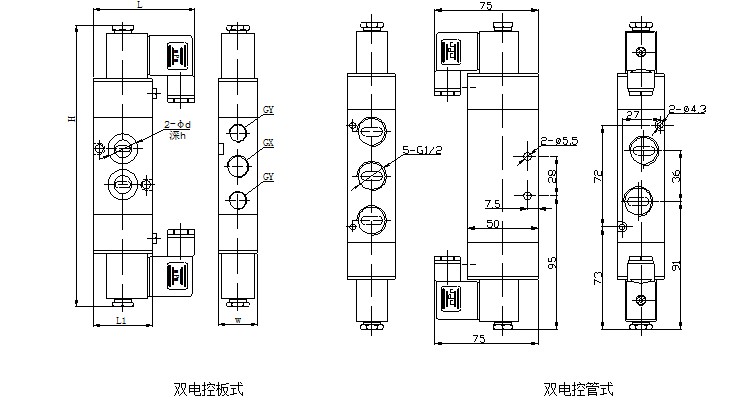

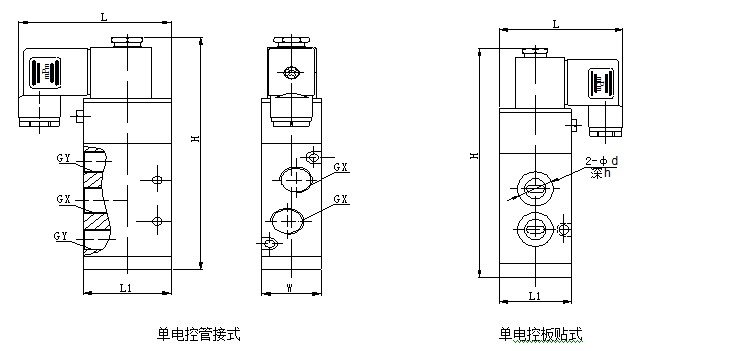

| 型号规格 | 气源接口G | 通径[mm] | 工作压力[bar] | 外形尺寸[mm] | ||||
| GX进气 | GY排气 | L | L1 | W | H | |||
| YHSE2506 | 1/8 | 1/8 | 6 | 2~8 | 33 | 27 | 18 | 99 |
| YHSE2508 | 1/4 | 1/8 | 8 | 2~8 | 66 | 35 | 22 | 118 |
| YHSE2510 | 1/4、3/8 | 1/4 | 10 | 2~8 | 69 | 40 | 27 | 136 |
| YHSE2515 | 3/8、1/2 | 1/4 | 15 | 2~8 | 71 | 50 | 34 | 176 |
| 备注：①以上YHSE2306电源连接普通型为引线式，该规格无防爆型，其余规格普通型为标准接线盒②表中尺寸为普通尺寸，防爆型尺寸有所变化，请参考后面防爆线圈尺寸。 | ||||||||
优化考虑： 流体介质空气或氮气需经40微米过滤且无腐蚀性，流体应无凝固或结晶现象。
