产品简介
产品特点： ●安全性高 用于无电、气场合，不存在外部能源隐患 ●节约能源 无需外部能源，利用流体自身压力进行调节 ●简化控制 无需中间控制仪表，降低成本 ●操作简便 根据阀前后压力表，调节弹簧伸展度即可 基本参数：
| 动作方式 | U控制阀前、D控制阀后 |
| 功能作用 | U泄压或安全保护、D稳压或减压 |

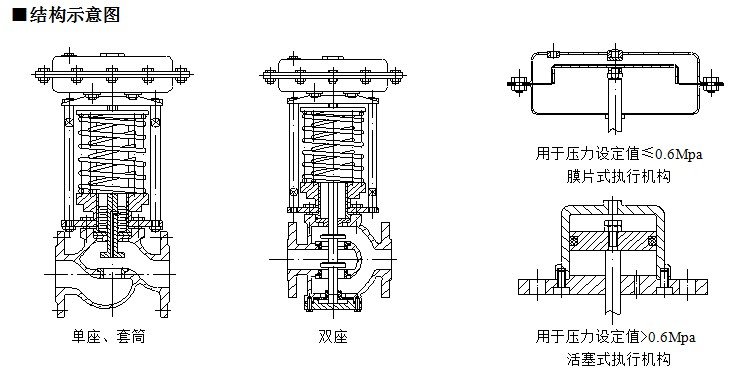

| 阀座结构 | P单座、M套筒、N双座 |
| 流量特性 | 快开 |
| 可调范围 | **10:1；*小10:8 |
| 密封等级 | III、IV、VI |
| 执行机构 | 薄膜式（设定值≦6bar）、活塞式（＞6bar） |
| 性能标准 | 企业标准 |
| 调节精度 | ±5%~±10% |
阀体参数：
| 公称压力 | PN16、PN25、PN40、PN64 |
| 连接方式 | 法兰式（特制：焊接式） |
| 阀体材料 | WCB、SS304、SS316、SS316L |
| 阀芯材质 | SS、SS304、SS316、SS316L、司太莱堆焊 |
| 密封材料 | PTFE、硬密封、特殊高温材料 |
| 波纹管 | SS、SS304、SS316 |
| 填 料 | 聚四氟乙烯、柔性石墨 |
| 推杆衬套 | 2Cr13 |
| 垫 片 | 橡胶石墨板、1Cr18Ni9Ti石墨缠绕垫片 |
| 法兰标准 | GB9113-88、JB/T79-94、GB2555-81 |
| 特制法兰 | ANSI、JIS、DIN |
功能附件选项： Q—安全切断型 —带冷凝器（适用于蒸汽等高温介质时） —带指挥器，微压调节 流体温度：
| T4 | -30℃~150℃ |
| T5 | -30℃~180℃ |
| T8 | -30℃~350℃ |
技术参数：
| 公称通径DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| Kv系数 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 |
| 额定行程L（mm） | 8 | 10 | 14 | 20 | 25 | 40 | 50 | 60 | 70 | ||||
| 公称压力PN（bar） | 10、16、40、64 | ||||||||||||
| 导压管接头外螺纹 | M16*1.5 | ||||||||||||
| 压力调节分段选择范围（Kpa） | 15~50 40~80 60~100 80~140 120~180 160~220 200~260 240~300 280~350 330~400 380~450 430~500 480~560 540~620 600~700 680~800 780~900 880~1000 980~150 1000~2500 | ||||||||||||

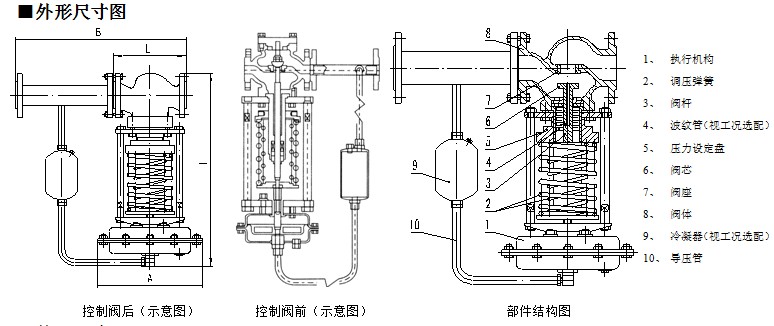

外形尺寸：
| 通径DN | 调节范围 | 15-140KPa | 280-500KPa | 120-300KPa | 480-1000KPa | 600-1500KPa | 1000-2500KPa | ||||||||
| L | B | H | A | H | A | H | A | H | A | H | A | H | A | ||
| 20 | 150 | 383 | 475 | 280 | 455 | 230 | 450 | 176 | 445 | 176 | 445 | 85 | 445 | 85 | |
| 25 | 160 | 383 | 475 | 280 | 455 | 230 | 450 | 176 | 445 | 176 | 445 | 85 | 445 | 85 | |
| 32 | 180 | 512 | 520 | 308 | 500 | 230 | 490 | 176 | 480 | 176 | 570 | 96 | 570 | 96 | |
| 40 | 200 | 512 | 520 | 308 | 500 | 230 | 490 | 176 | 480 | 176 | 570 | 96 | 570 | 96 | |
| 60 | 230 | 603 | 540 | 308 | 520 | 230 | 510 | 176 | 480 | 176 | 600 | 96 | 600 | 96 | |
| 65 | 290 | 862 | 710 | 308 | 690 | 230 | 680 | 194 | 670 | 194 | 820 | 96 | 820 | 96 | |
| 80 | 310 | 862 | 710 | 308 | 690 | 230 | 680 | 194 | 670 | 194 | 820 | 96 | 820 | 96 | |
| 100 | 350 | 1023 | 780 | 308 | 760 | 230 | 750 | 194 | 740 | 194 | 890 | 96 | 890 | 96 | |
| 125 | 400 | 1380 | 840 | 308 | 800 | 230 | 790 | 280 | 780 | 280 | 950 | 96 | 950 | 96 | |
| 150 | 480 | 1380 | 880 | 308 | 870 | 230 | 860 | 280 | 850 | 280 | 950 | 96 | 1000 | 96 | |
| 200 | 600 | 1800 | 915 | 索取资料 咨询价格
| |||||||||||
